БИРП-20 Источник вторичного электропитания резервированный
Блок источника резервированного питания БИРП20 обеспечивает потребителя стабилизированным напряжением в диапазоне 13,58-13,82 В Номинальный ток 2,0 А поддерживается в этом широком сетевом диапазоне благодаря применению высокоэффективных технологий преобразования электропитания. Специальное схемотехническое решение позволяет выдержать ток нагрузки до 2,5А в коротком импульсе .
Прибор имеет самостоятельный канал заряда АКБ 150 МВ, что дает возможность подзаряжать АКБ емкостью до 7Аh
Интересным конструктивным решением являются клеммные колодки барьерного типа обеспечивают помимо надежности электрического контакта соединений на протяжении длительного времени работы прибора высокий уровень защиты от КЗ, а также удобны при монтаже оборудования , позволяя подключать к одной клемме несколько нагрузок (например электромагнитный замок и контроллер).
Модульная конструкция прибора разделяет электронную часть от АКБ, защищает от несанкционированного проникновения к плате, а также повышает ремонтопригодность изделия.
Выходные характеристики
| Напряжение на выходе канала нагрузки при работе от основного источника при работе от резервного источника |
13.7±0.12 В не более 13.7 В |
| Номинальный ток нагрузки | 2.0 А |
| Максимальный кратковременный ток нагрузки (180 сек) | 2.2 А |
| Пульсация выходного напряжения | 30 мВ |
Аккумуляторная батарея и продолжительность автономной работы
| Ёмкость устанавливаемой АБ (в комплект не входит) | 7.0 Ач |
| Время работы в резерве при номинальной нагрузке | 3.0 ч |
| Время полного восстановления ресурса АБ | 48.0 ч |
| Напряжения защитного отключения АБ | нет |
Входные характеристики
| Основной источник электропитания | Сеть пер. тока 220 В (50±1 Гц) |
| Диапазон допустимых отклонений напряжения основного источника | 160-253 В |
| Потребляемый от сети ток при номинальных выходных параметрах, не более | 150 мА |
| Собственный ток потребляемый от АБ, не более | 15 мА |
Прочие характеристики
| Степень защиты оболочкой по ГОСТ 14254-96 | IP 30 |
| Габариты | 170х220х80 мм |
| Масса (без АБ) | 1.7 кг |
| Класс электробезопасности | Класс I |
| Тип корпуса | 2 (см. раздел "Габаритные размеры") |

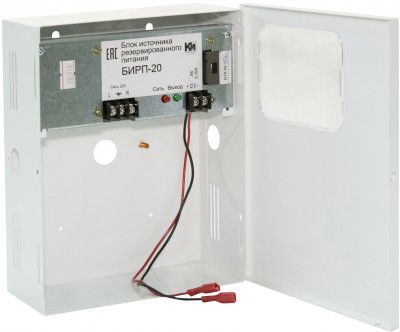

Конструкция
- Вся электронная часть БИРП-20 закреплена на единой стальной несущей панели, образуя, таким образом, модуль блока питания.
- Для удобства обслуживания доступ к предохранителям обеспечен с лицевой стороны модуля.
- Для обеспечения требований электробезопасности как корпус, так и модуль имеют клеммы заземления.
- Боковая сторона модуля формирует в корпусе вентилируемый аккумуляторный отсек, что соответствует требованиям по электробезопасности.
- Корпус БИРП позволяет устанавливать аккумулятор ёмкостью 7 Ач.
- Крышка корпуса имеет окно для вывода индикации, защищённое прозрачной пластиковой вставкой.
- Ввод и вывод проводов осуществляется через отверстия в боковых стенках и в основании корпуса.
