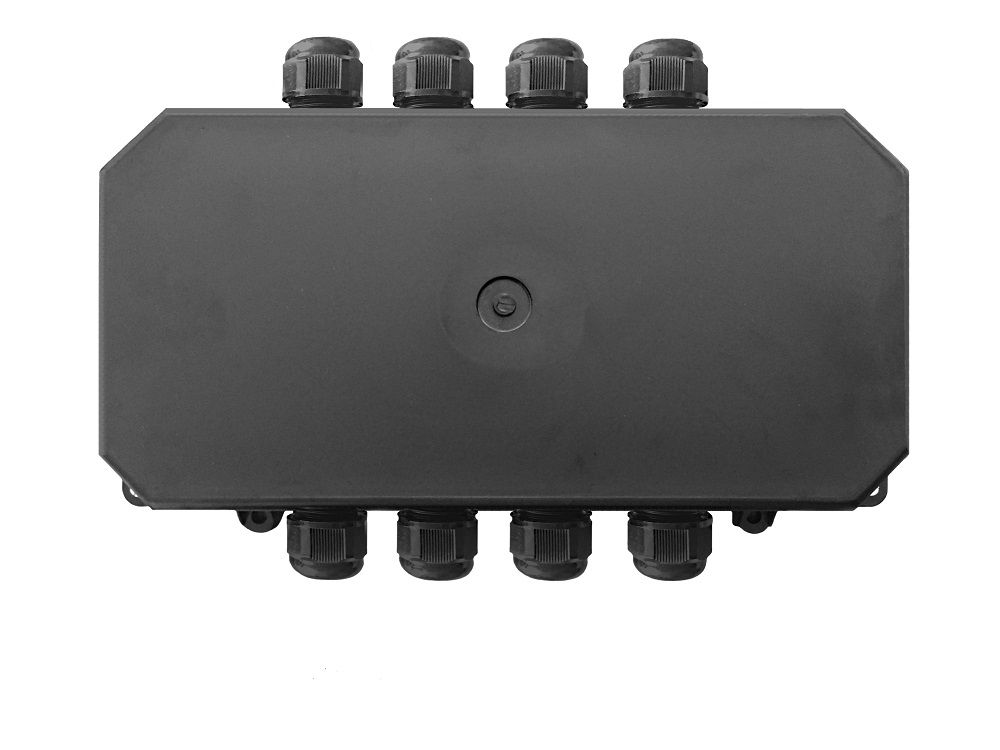

КВСК-Ex "Север" Коробка соединительная взрывозащищенная, 8 выводов под кабель 6-12мм, с клеммниками Т31
Коробки КВСК-Ех «СЕВЕР» предназначены для подключения к источнику питания и регистрирующей аппаратуре, имеющим искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-11:2011) и искробезопасные параметры (уровень искробезопасной цепи и подгруппу электрооборудования), соответствующие условиям применения коробок во взрывоопасной зоне.
Коробки КВСК-Ех «СЕВЕР» относится к взрывозащищённому электрооборудованию группы II ГОСТ 31610.0-2014 (IEC 60079-0:2011) и предназначена для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиями ТР ТС 012/2011, ГОСТ IEC 60079-14:2013.
Возможные взрывоопасные зоны применения коробок КВСК-Ех «СЕВЕР», категории взрывоопасных смесей газов и паров с воздухом в соответствии с требованиями ГОСТ IEC 60079-10-1-2011, ГОСТ IEC 60079-20-1-2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Обозначение коробки соединительной при заказе состоит из наименования изделия, кода заказа, обозначения ТУ. Код заказа определяет модификацию изделия и выбирается заказчиком согласно приложению В.
Коробки КВСК-Ех «СЕВЕР» выпускаются черного цвета.
| Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) | 0Ex iа IIC T6 Ga |
| Максимальные входные искробезопасные параметры | - напряжение Ui, В, не более 30; - ток Ii, мА, не более, 100; - мощность Pi, Вт, не более 1,2; - внутренняя индуктивность Li, мкГн, не более 10; - внутренняя емкость Ci, пФ, не более 50 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66/IP67 |
| Переходное сопротивление двух контактов, Ом | не более 0,3 |
| Диапазон рабочих температур, °С | -55 … 60 |
| Максимальная относительная влажность воздуха, при t +40°С, % | не более 93 |
| Масса, кг | не более 1,2 |
| Габаритные размеры коробки соединительной приведены в приложении А. | |
| Средний срок службы, лет | не менее 10 |
| Диаметр подключаемых проводников | клеммник РМ2 до 4 мм2 (AWG 22-10) 300В 30А, клеммник Т31 до 2,5мм2 (AWG 22-14) |
| Электрические связи между клеммниками представлены в приложении Б. Тип клеммников, диаметр подключаемого кабеля и выбираются исходя из потребностей заказчика, согласно примера заказа. | |
| Коробка имеет защиту от вскрытия с выводом контактов датчика на отдельный клеммник. | |
