Новинка! Датчики магнитоконтактные серии СТС (СТС046, СТС047, СТС147, СТС048, СТС049) идеально подходят для поверхностного монтажа на металлических конструкция и предназначены для контроля положения подвижных частей конструкций и механизмов выполненных из магнитопроводных и немагнитопроводных материалов на перемещение или смещение, блокировки дверей, окон и других подобных объектов на открывание или смещение с выдачей сигнала. Датчики могут применяться в медицинских приборах, средствах автоматики, приборах машиностроения, нефтегазовой промышленности и т.п.
| Конструктивное исполнение | 2-х блочный |
| Материал | алюминий |
| Габаритные размеры, мм |
датчик - 74х18х18, магнит - 74х18х18 |
| Масса, г |
блока геркона - 41, блока магнита - 63 |
| Подключение | 5 клеммных колодок |
| По способу защиты человека от поражения электрическим током соответствует классу "0" по ГОСТ МЭК 60335.1-2008 | |
| Наработка на отказ, тыс. час | не менее 20 |
| Датчик не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78) | |

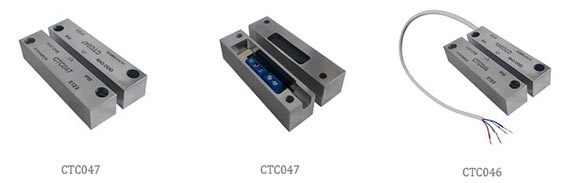

Исполнения
- Датчик СТС046 — подключение 4-х жильный провод, IP65
- Датчик СТС047 — подключение 5 клемм, возможность установки резистора и подключения тампера, IP55
- Датчик СТС147 — переключающиеся контакты, 5 клемм, возможность установки резистора и подключения тампера, IP55
- Датчик СТС048 — подключение 4-х жильный провод, усиленный, IP65
- Датчик СТС049 — подключение 5 клемм, усиленный, возможность установки резистора и подключения тампера, IP55
| Тип контакта | нормально разомкнутый NO | переключающий NC |
| Модификация | СТС047 | СТС147 |
| Коммутируемое напряжение, В, не более | 60 | |
| Коммутируемый ток, А, не более | 0.25 | |
| Коммутируемая мощность, не более, Вт | 10 | |
| Сопротивление замкнутых контактов, Ом, не более | 0.5 | |
| Сопротивление разомкнутых контактов, МОм, не менее | 20 | |
| Степень защиты оболочки по ГОСТ 14254 | IP55 | |
| На магнитоактивных материалах контакты | разомкнуты на расстоянии 25 мм и менее, замкнуты на расстоянии 29 мм и более | переключены на расстоянии 12 мм и менее, не переключены на расстоянии 18 мм и более |
| На магнитопассивных материалах контакты | разомкнуты на расстоянии 32 мм и менее, замкнуты на расстоянии 40 мм и более | переключены на расстоянии 25 мм и менее, не переключены на расстоянии 15 мм и более |
| Допуск соосности крепления датчика и магнита, мм | 3 | |
| Температура окружающей среды, °С | от -50 до +70 | |
