Окно-4М (ИО 303-3) Извещатель охранный поверхностный ударноконтактный
Извещатель "Окно-4М" предназначен для обнаружения разрушения остекленных проемов в охраняемых помещениях и выдачи тревожного извещения в шлейф охранной сигнализации приборов приемно-контрольных (ППК). Извещатель питается от шлейфа сигнализации ППК и обеспечивает выдачу тревожного извещения путем увеличения тока потребления с одновременным включением индикатора БОС в момент разрушения стекла. Возврат в исходное состояние осуществляется кратковременным отключением напряжения питания шлейфа на время 2 с. Извещатель предназначен для работы в шлейфах приемно – контрольных приборов с величиной тока короткого замыкания не более 20 мА. Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.

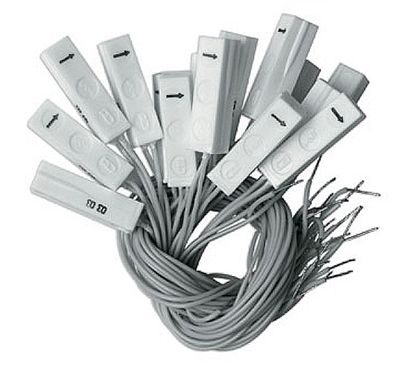

Конструктивно извещатель состоит из блока обработки сигналов (БОС) и пяти датчиков разрушения стекла (ДРС)
| Площадь сплошного стеклянного полотна при толщине от 2 до 8мм, охраняемая: | |
| Одним датчиком (ДРС): | до 4 м2 |
| Комплектом датчиков (ДРС): | до 20 м2 |
| Дальность действия датчиков: | до 2,5м. |
| Напряжение питания в шлейфе сигнализации: | |
| Постоянного тока: | от 10 до 30 В |
| Импульсного напряжения прямоугольной формы при скважности не более 2 | от 15 до 30 В |
| Частота пульсирующего тока питания, Гц: | не менее 100 |
| Ток , потребляемый извещателем (БОС) в дежурном режиме: | не более 30 мкА. |
| Остаточное напряжение на извещателе в режиме «Тревога» при коммутируемом токе не более 20 мА | не более 5,2 В |
| Рабочий диапазон температур | от минус 40 до +50 ° С. |
