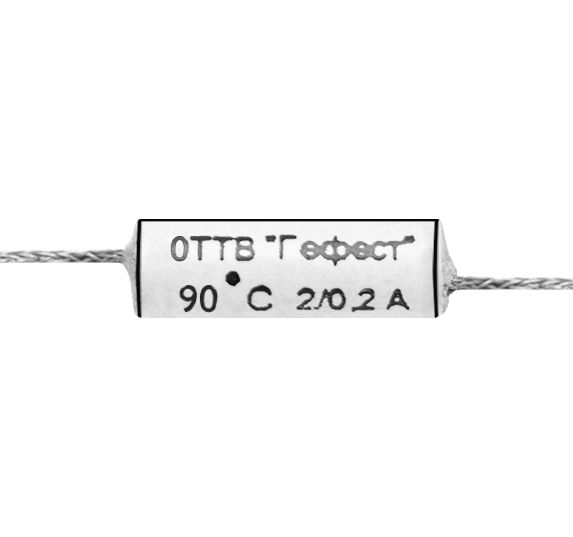

ОТТВ Ограничитель тока с тепловым взводом

Назначение: токовое ограничение в условиях повышения температуры (более 90°С) с функцией отключения нагрузки при возникновении КЗ

Особенности: срабатывание только в условиях повышенной температуры (при пожаре), одноразового действия; резистивное ограничение тока только после воздействия высокой температуры (порядка 90 oC) с дальнейшим размыканием цепи; работа в сетях как постоянного, так и переменного тока; поставляется как самостоятельно, так и в составе огнестойкой монтажной коробки; не предназначен для работы в качестве обычного электрического предохранителя!

При нормальном режиме работы ОТТВ представляет собой проводник с сопротивлением близким к нулю и не реагирует на превышение тока или короткое замыкание (КЗ). Исполнительные устройства пожарной автоматики (оповещатели, таблички и т.д.), как правило, обладают существенно более низкой огнестойкостью, чем сама линия связи. В случае огневого/теплового воздействия на оповещатели велика вероятность возникновения короткого замыкания, что может привести к выходу из строя всей ЛС СОУЭ. При этом задача самого оповещателя к этому моменту уже выполнена. Однако задача СОУЭ в целом не выполнена. ОТТВ позволяет сохранить работоспособность остальной ЛС СОУЭ при возникновении КЗ в одном из оповещателей. При повышении температуры окружающей среды свыше 90°С, происходит разрушение теплового мостика ОТТВ (его тепловой взвод), после чего ОТТВ работает как токоограничивающий резистор с максимальным значением тока, указанным на маркировке. В случае превышения максимально допустимого тока (короткое замыкание) резистор разрушается и электрическая цепь ОТТВ окончательно разрывается (сопротивление не менее 1 кОм), обеспечивая сохранение работоспособности оставшейся ЛС СОУЭ.
