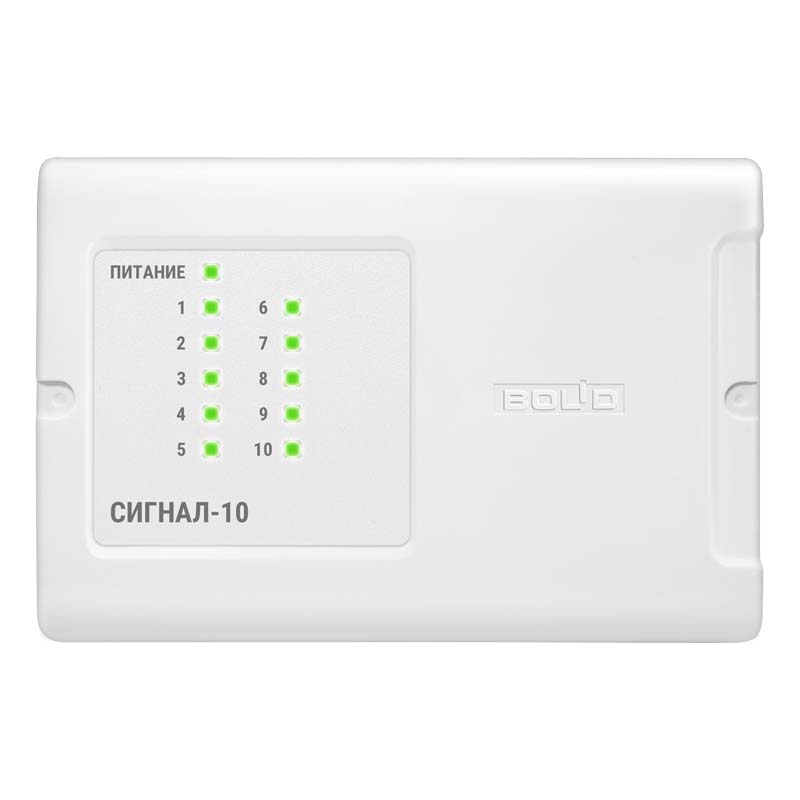

Сигнал-10 прибор приемно-контрольный охранно-пожарный
Арт. УТ0061881
Блок приёмно-контрольный охранно-пожарный Сигнал-10, Сигнал-10 2RS485 предназначен для совместного использования с сетевым контроллером (пультом контроля и управления С2000М либо компьютером с установленным ПО АРМ «Орион») в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств:
- охранной и тревожной сигнализации;
- пожарной сигнализации и автоматики.
Все описание
- охранной и тревожной сигнализации;
- пожарной сигнализации и автоматики.
В автономном режиме блок представляет собой приемно-контрольный охранный прибор.
Блок Сигнал-10 2RS485 отличается от блока Сигнал-10 наличием второго резервного интерфейса RS-485.
3 868.80 ₽
Цены, указанные на сайте, не являются публичной офертой и могут отличаться от цен на данный момент.
Информация и изображения на сайте носят ознакомительный характер и могут отличаться от описания, представленного производителем.
Прибор приемно-контрольный охранно-пожарный Сигнал-10 предназначен как для автономной работы, так и в составе системы "Орион".
Функциональные особенности Сигнал-10:
10 шлейфов сигнализации со всеми типами извещателей;
Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого.
Контроль цепей выходов "Лампа" и "Сирена", предназначенных для подключения внешних оповещателей, на обрыв и короткое замыкание. Возможно программирование типов ШС.
Подключение считывателя ключей "Dallas Touch Memory" позволяет осуществить локальное и централизованное управление (взятие, снятие) шлейфами сигнализации и идентификацию хозоргана
Программирование ключей пользователей и управление группой шлейфов по одному ключу (до 90 ключей может храниться в памяти прибора)
Возможность управления взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485
Программируемая логика управления 4-мя реле (37 локальных тактик управления)
Встроенный звуковой сигнализатор.
Функциональные особенности Сигнал-10:
10 шлейфов сигнализации со всеми типами извещателей;
Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого.
Контроль цепей выходов "Лампа" и "Сирена", предназначенных для подключения внешних оповещателей, на обрыв и короткое замыкание. Возможно программирование типов ШС.
Подключение считывателя ключей "Dallas Touch Memory" позволяет осуществить локальное и централизованное управление (взятие, снятие) шлейфами сигнализации и идентификацию хозоргана
Программирование ключей пользователей и управление группой шлейфов по одному ключу (до 90 ключей может храниться в памяти прибора)
Возможность управления взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485
Программируемая логика управления 4-мя реле (37 локальных тактик управления)
Встроенный звуковой сигнализатор.
Спецификация:
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Проводные шлейфы сигнализации (ШС) | 10 входов | |
| Макс. сопротивление проводов ШС без учета оконечного сопротивления | 1 кОм для охранных ШС 100 Ом для пожарных ШС | |
| Макс. сопротивление проводов адресных ШС | 50 Ом | |
| Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй" | 20 кОм для охранных ШС 50 кОм для пожарных ШС | |
| Подключаемые к ШС устройства | Неадресные охранные и пожарные извещатели с релейным выходом | Без ограничений |
| Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА" | до 10 в одном ШС | |
| Неадресные охранные извещатели, питающиеся от ШС | общий ток потребления извещателей по одному ШС - до 3 мА | |
| Неадресные пожарные извещатели, питающиеся от ШС | общий ток потребления извещателей по одному ШС типа 1 - до 3 мА общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА | |
| Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами | без ограничений | |
| Контролируемые цепи технологических установок | по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь | |
| Напряжение на каждом входе ШС | 19 В ÷22 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС | |
| Ограничение тока в короткозамкнутом ШС | 26,5 мА | |
| Световая индикация тревог и неисправностей | 1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС | |
| Встроенный звуковой сигнализатор | не менее 50 дБА на расстоянии 1 м | |
| Датчик вскрытия корпуса | микропереключатель | |
| Энергонезависимый буфер событий | 512 сообщений | |
| Интерфейс | RS-485, протокол Орион | |
| Скорость передачи | 9600 бит/с | |
| Тип передачи | полудуплекс | |
| Питание блока | от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В | |
| Потребляемый ток | 220 – 410 мА при напряжении питания 12 В, 110 – 200 мА при напряжении питания 24 В | |
| Готовность к работе после включения питания | не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора) | |
| Внешний считыватель ЭИ | 1 вход | |
| Интерфейс подключаемых считывателей | Dallas Touch Memory, iButton | |
| Светодиоды | Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА | |
| Объем памяти ЭИ пользователей | до 85 | |
| Выходы | 4 шт. | |
| Оптореле | 2 шт.: 170 В/0,1А (постоянное); 130 В/0,1А (переменное) | |
| Ключи (транзисторные) | 2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА) | |
| Защита от перегрузки по току | самовосстанавливающиеся предохранители | |
| Рабочий диапазон температур | от -30 до +50 °C | |
| Относительная влажность | до 98% при +25 °C | |
| Степень защиты корпуса | IР20 | |
| Габаритные размеры | 156х107х39 мм | |
| Вес блока | не более 0,3 кг | |
| Средний срок службы | 10 лет | |
| Программирование блока | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип монтажа | настенный навесной или на DIN-рейку | |
