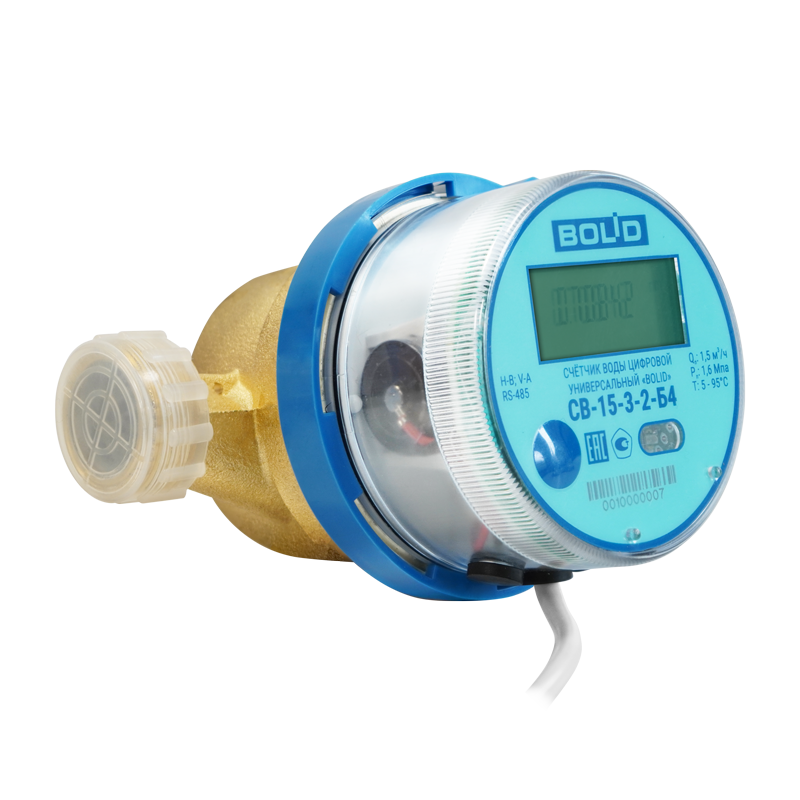

СВ-15-3-2-Б4 Универсальный цифровой счётчик холодной и горячей воды c RS-485, без КМЧ
Арт. УТ0080276
Универсальный цифровой счётчик воды СВ-15-3-2-Б4 представляет собой счётчик холодной и горячей воды производства компании НВП «Болид» оснащенный ЖКИ дисплеем и интерфейсом RS-485. Использование счётчика возможно как в составе систем АСКУЭ, так и автономно. Рекомендуется применение в составе системы АСКУЭ «Ресурс». Межповерочный интервал - 6 лет
Все описание
3 294 ₽
Цены, указанные на сайте, не являются публичной офертой и могут отличаться от цен на данный момент.
Информация и изображения на сайте носят ознакомительный характер и могут отличаться от описания, представленного производителем.
Универсальный цифровой счётчик воды СВ-15-3-2-Б4 представляет собой счётчик холодной и горячей воды производства компании НВП «Болид» оснащенный ЖКИ дисплеем и интерфейсом RS-485. Использование счётчика возможно как в составе систем АСКУЭ, так и автономно. Рекомендуется применение в составе системы АСКУЭ «Ресурс».
Измерение объёма воды протекающей по трубопроводу с использованием эффекта туннельного магнитного сопротивления
Отображение накопленного объёма и текущего расхода воды на ЖКИ дисплее
Отображение на ЖКИ дисплее общего времени работы счётчика, текущего времени и даты, серийного номера и условного диаметра
Хранение и отображение на ЖКИ дисплее накопленного объёма в виде архивов
Передача в АСКУЭ «Ресурс» текущих данных о потреблении воды
Передача в систему серийного номера счётчика
Защита от несанкционированного воздействия на прибор внешним магнитным полем
Контроль уровня заряда элемента питания микропроцессорного устройства
| НАИМЕНОВАНИЕ ПАРАМЕТРА | Ду = 15 мм | Ду = 20 мм | ||||
|---|---|---|---|---|---|---|
| Метрологический класс по ГОСТ Р 50193.1-92 | A | B | C | A | B | C |
| Номинальный расход, Qn, м³/ч | 1,50 | 1,50 | 1,50 | 2,50 | 2,50 | 2,50 |
| Максимальный расход, Qmax, м³/ч | 3,00 | 3,00 | 3,00 | 5,00 | 5,00 | 5,00 |
| Переходный расход, Qt, м³/ч | 0,15 | 0,12 | 0,0225 | 0,25 | 0,20 | 0,037 |
| Наименьший расход, Qmin, м³/ч | 0,06 | 0,03 | 0,015 | 0,10 | 0,05 | 0,025 |
| Порог чувствительности, м³/ч | 0,02 | 0,01 | 0,007 | 0,03 | 0,017 | 0,012 |
| Пределы допускаемой относительной погрешности счётчика в диапазонах расходов не превышает, %: | ||||||
| Qmin ≤ Q < Qt | ±5,0 | ±5,0 | ||||
| Qt ≤ Q ≤ Qmax | ±2,0 | ±2,0 | ||||
Спецификация:
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Диаметр условного прохода, Ду, мм | 15 | 20 |
|
Габаритные размеры счётчиков, мм, не более: - длина - ширина - высота |
80 или 110 73 89 |
130 73 91 |
| Масса, кг, не более | 0,5 | 0,58 |
| Давление измеряемой среды, МПа, не более | 1,6 | |
| Потеря давления при Qmax, МПа, не более | 0,1 | |
| Диапазон температуры измеряемой среды,°С | от + 5 до + 95 | |
| Степень защиты по ГОСТ 14254-2015 | IP65 | |
| Напряжение источника питания, В | 3,6 | |
| Типорзамер источника питания | Литиевая батарея ER18505 | |
| Средний срок службы источника питания, лет не менее* | 6 | |
|
Условия эксплуатации: - диапазон температуры окружающей среды,°С - относительная влажность при 35°С, %, не более - атмосферное давление, кПа |
от + 5 до + 50 80 от 84 до 106,7 |
|
| Резьба на корпусе счётчика | 3/4” | 1” |
| Ёмкость индикаторного устройства, м³ | 99999,(99999) | |
| Наименьшая цена деления, м³ | 0,00001 | |
| Питание интерфейса RS-485 | внешнее | |
| Напряжение питания интерфейса RS-485, В | от 8 до 24 | |
| Ток потребления интерфейса RS-485 не более, мА | 15 | |
| Скорость обмена данными, бод | 2400 | |
| Число стоп-бит | 1 | |
| Чётность | Even | |
| Число бит-данных | 8 | |
| Протокол | MeterBus | |
| Число приборов в шлейфе интерфейса RS-485 не более, шт. | 256 | |
| Ток нагрузки источника питания интерфейса RS-485 при 127 приборах в шлейфе не менее, А | 1 | |
| Ток нагрузки источника питания интерфейса RS-485 при 256 приборах в шлейфе не менее, А | 2 | |
| Максимальная длина шлейфа интерфейса RS-485 при сечении жил кабеля 0,5мм2 не более, м** | 1200 | |
|
Маркировка жил кабеля RS-485 счетчика: - Красный - Синий - Желтый - Зеленый |
+ 0 А В |
|
| Средний срок службы, лет | 12 | |
| Средняя наработка на отказ, ч | 100000 | |
