ЦБ Центральный блок с оконечным элементом ОЭ-ЦБ

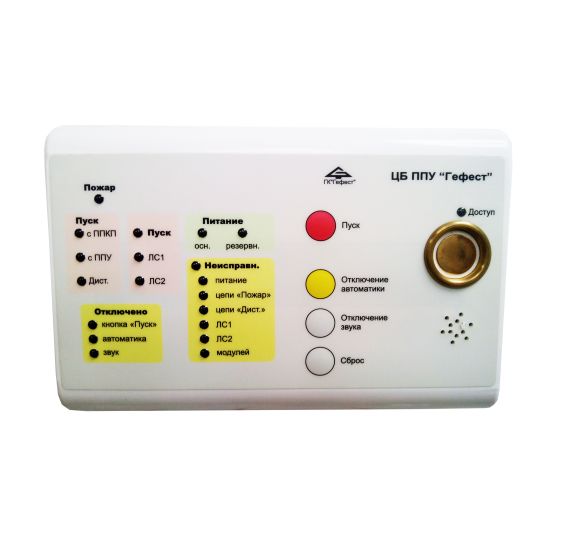

ГОЛОВНОЕ УСТРОЙСТВО ППУ «ГЕФЕСТ» - Центральный Блок (ЦБ)
ЦБ ППУ «Гефест» предназначен для работы в качестве самостоятельного ППУ и позволяет включать в одну линию связи объекты управления, которые находятся постоянно во включенном состоянии, например, световые оповещатели «Выход», и объекты управления, включаемые по сигналу «Пуск», (звуковые оповещатели, световые оповещатели «Пожар» и т.п.) с номинальным напряжением питания 24 В.
Совместно с периферийными устройствами ЦБ обеспечивает контроль и управление:
• системами оповещения и управления эвакуацией 1 и 2 типов;
• установками дымо- и газоудаления;
• инженерным и технологическим оборудованием;
• аварийным освещением.
Особенности:
• одно направление управления (2 линии связи для управления исполнительными устройствами);
• возможность задания задержки пуска независимо для каждой линии связи;
• запуск устройств по сигналам от ППКП, устройств дистанционного пуска, с кнопки лицевой панели ЦБ;
• непрерывный контроль всех линий связи на обрыв и короткое замыкание;
• защита от несанкционированного доступа к органам управления с помощью ключей TouchMemory (до 5 штук);
• встроенная световая индикация и звуковая сигнализация о режимах работы, принятых извещениях и передаваемых сигналах (по ГОСТ Р 53325-2012);
• наличие трех выходов «Пуск», «Неисправность» и «Автоматика отключена» для передачи информации о состоянии ЦБ на внешние устройства.
| Техническая характеристика | Значение |
| 1 Электропитание: |
|
| - напряжение питания | от 16 до 27,6 В |
| - суммарный потребляемый ток (без учета потребителей в ЛС), не более: в дежурном режиме в режиме «Пуск» | 50 мА 100 мА |
| 2 Допустимый ток нагрузки каждой ЛС (в любой полярности) | 2,4 А |
| 3 Варианты задержки пуска исполнительных устройств в каждой ЛС | 0, 10, 20, 30, 40 с |
| 4 Допустимая нагрузка на выходы «Пуск», «Неиспр.» и «Авт. откл.»: |
|
| - напряжение, не более | = 60 В |
| - ток, не более | 0,1 А |
| 5 Защита органов управления от несанкционированного доступа |
|
| - тип ключа | TouchMemory DS 1990А |
| - количество ключей | 5 шт. |
| 6 Средний срок службы | 10 лет |
| 7 Масса, не более | 0,25 кг |
| 8 Габаритные размеры, не более | 160х115х40 мм |
| 9 Степень защиты оболочки (по ГОСТ 14254-69): | IP30 |
| 10 Диапазон рабочих температур | от –5 до +55°С |
| 11 Относительная влажность воздуха | 93% (при +40°С) |
| 12 Атмосферное давление | 73,3 – 106,7 кПа (550 – 800 мм рт. ст.) |
