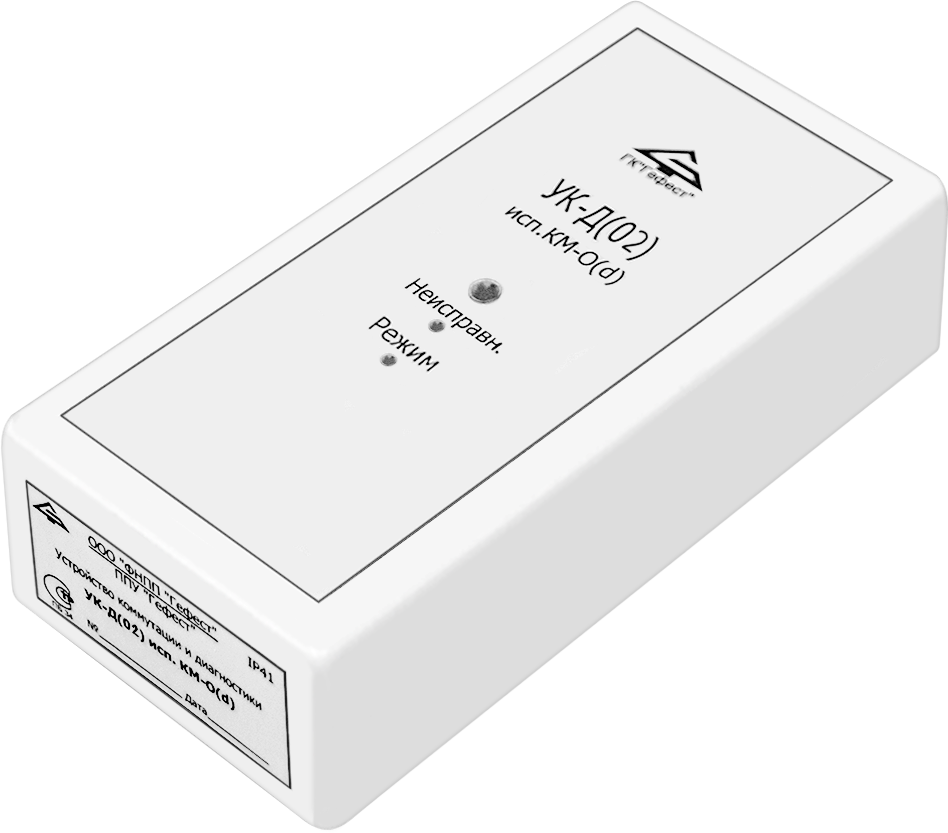

УК-Д (02) исп.КМ-О Устройство коммутации и диагностики
Устройство коммутации и диагностики УК-Д(02) ИСП. КМ-О предназначено для коммутации (включения/выключения) исполнительных устройств: установок дымоудаления, инженерного и технологического оборудования, работающих от сети переменного тока 220 В, и контроля исправности электрических цепей исполнительных устройств на обрыв, включая обмотку реле или пускателя.
Обеспечивает:
• коммутацию (включение/выключение) исполнительного устройства путем замыкания и размыкания контактов реле;
• сохранение состояния «Включено» / «Выключено» при снятии напряжения с линии связи;
• задержку трансляции команды на следующее устройство в линии связи • автоматический контроль наличия напряжения питания на исполнительном устройстве;
• автоматический контроль исправности электрических цепей исполнительного устройства на обрыв, включая обмотку реле или пускателя исполнительного устройства.
| Параметр | Значение |
| Напряжение линии связи | 24 В |
| Величина тока, потребляемого от линии связи, не более: - в дежурном режиме - в режиме «Пуск» |
5 мА 8 мА |
| Максимальные напряжение и ток, коммутируемые в нагрузку: - переменное напряжение - ток - ток не более 8 А при длительности импульса, не более |
250 В 1 А 100 мс |
| Ток контроля цепи нагрузки при напряжении 220 В, не более | 2 мА |
| Время задержки трансляции команды «Пуск» на выходы «ЛС вых.» после ее поступления на входы «ЛС вх.», не менее | 100 мс |
| Максимальная емкость кабеля от УК-Д(02) до исполнительного устройства, не более | 10 нФ |
| Степень защиты оболочки | IР41 |
| Габаритные размеры, не более | 145х72х37 мм |
