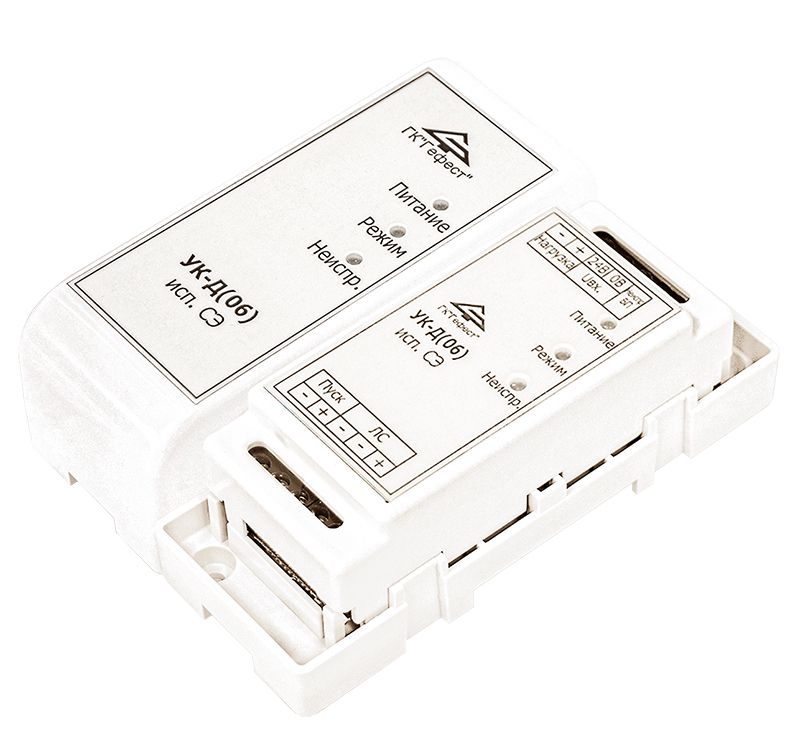

УК-Д (06) исп. СЭ Устройство контроля и диагностики

Предназначено для принудительного группового пуска оросителей.

 Обеспечивает:

• групповой принудительный пуск до 10 оросителей;
• контроль целостности нагревательных элементов оросителей на обрыв и короткое замыкание;
• формирование сигнала неисправность при обрыве или коротком замыкании в цепях подключения спринклеров, источника питания или при неисправности самого устройства.

УК-Д(06) исп. СЭ может работать в составе ППУ "Гефест" (при подключении в линию связи с управляющим устройством ЦБ или УКЛСиП(РП)) или под управлением стороннего ППУ (подключение через УКЛСиП(РП)).

Принцип работы

• Пуск спринклеров осуществляется по наличию двух сигналов: сигнала, получаемого по линии связи, и сигнала «Пуск» в виде подачи напряжения 24В от внешнего устройства. Каждый ороситель на заводе-изготовителе оснащается балластным элементом, который необходим для контроля нагревательного элемента оросителя на обрыв и короткое замыкание, а также для индикации режимов при помощи светодиодов;

• Питание устройства осуществляется от резервированного источника постоянного тока с номинальным напряжением 24В. Рекомендуется применение источника питания с аккумулятором, работающим в буферном режиме;

• Устройство ведет постоянный контроль исправности линии связи с оросителем по величине тока потребления, сравнивая значение величины тока со значением, запрограммированным на этапе пусконаладочных работ;

• При обрыве или коротком замыкании в цепях подключения спринклеров, источника питания, при неисправности самого устройства формируется и передается по линии связи сигнал «Неисправность»;

• Обрыв линии связи контролируется управляющим устройством ЦБ или УКЛСиП(РП). УК-Д(06) исп. СЭ может работать в составе ППУ "Гефест" (при подключении в линию связи с управляющим устройством ЦБ или УКЛСиП(РП)) или под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
